Thread Contributor: TFTLCDCygPantallas EVE2 de Newhaven display

#1
1
Better response on post Pantallas EVE2 de Newhaven displayHace un par de meses el fabricante Newhaven display presentó al mercado varias pantallas basadas en los chips FT81X. Las versiones tienen varios tamaños: 3.5", 4.3", 5" y 7"

http://www.eve2tftmodules.newhavendisplay.com/shop.php

Los controladores son FT812 para las versiones con panel táctil resistivo y FT813 para las versiones con panel táctil capacitivo.

Además podemos acceder a pantallas con tres niveles diferentes de intensidad de la retroiluminación: estándar, premium y visible bajo condiciones de luz solar.

La principal característica de diseño es que todas las versiones cuentan con dos modos de conexión: mediante un cable plano de 20 hilos con pitch de 1 mm o bien mediante un cabezal de pines con espaciamiento estándar (2.54 mm); la segunda opción me parece la más versátil y permite contar con lineas de unión cortas, además de conseguir ensambles compactos.

?mage

Funcionan con 3.3V.

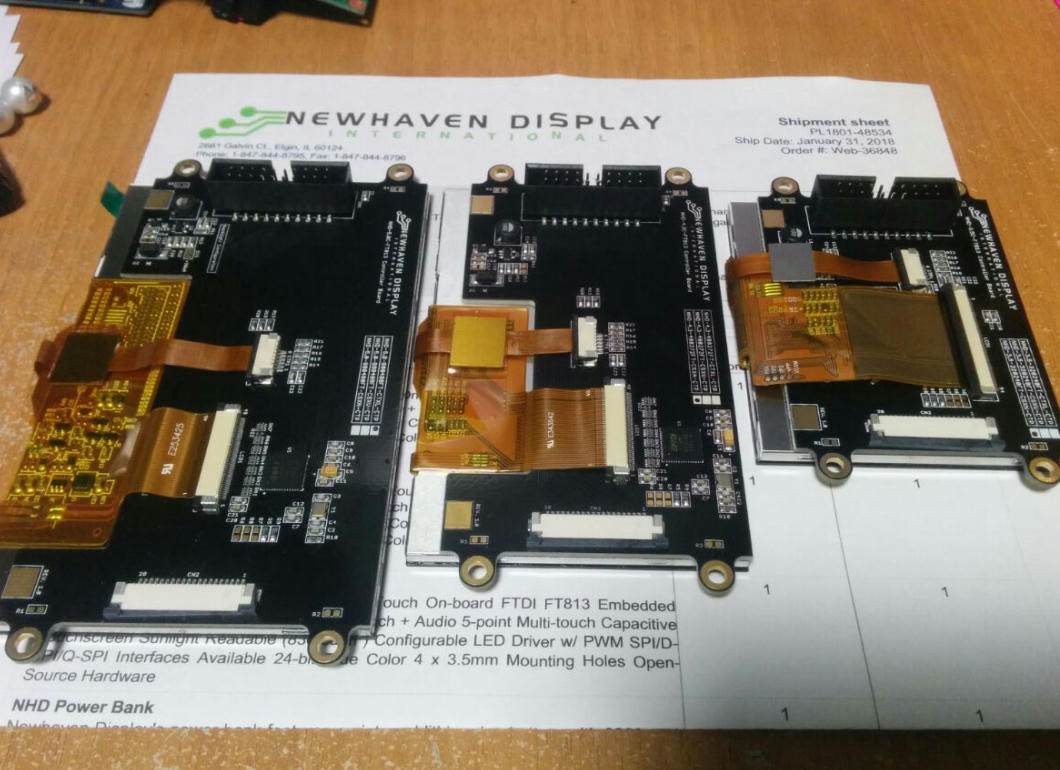

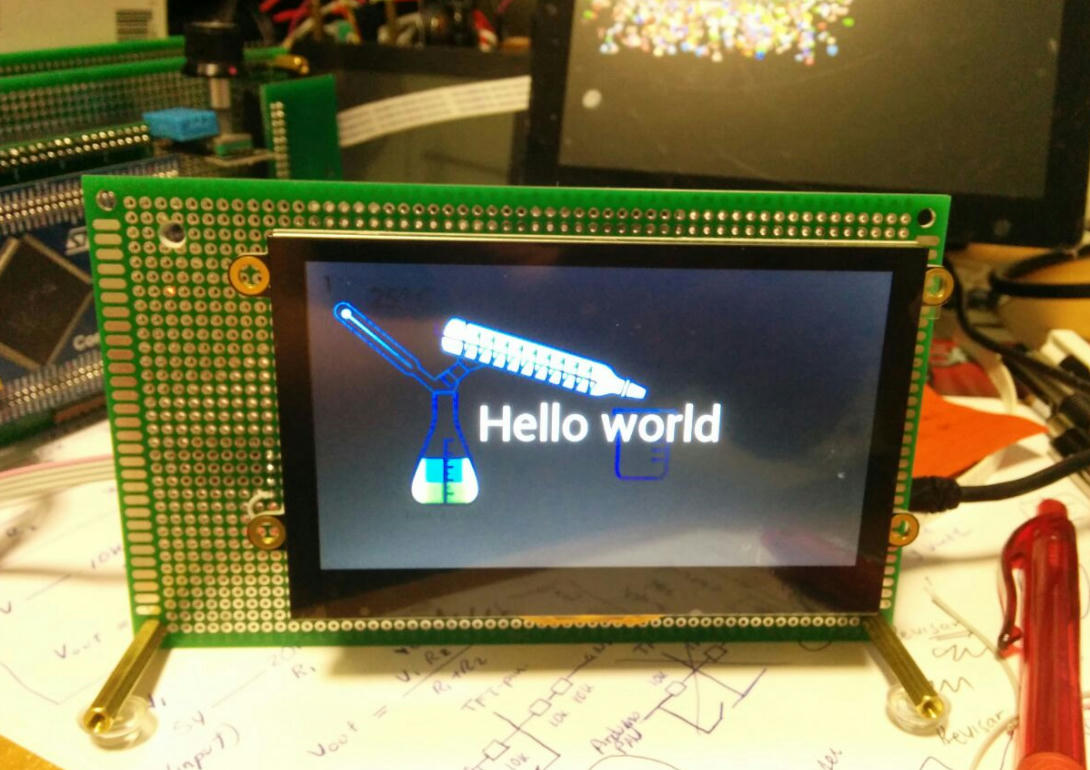

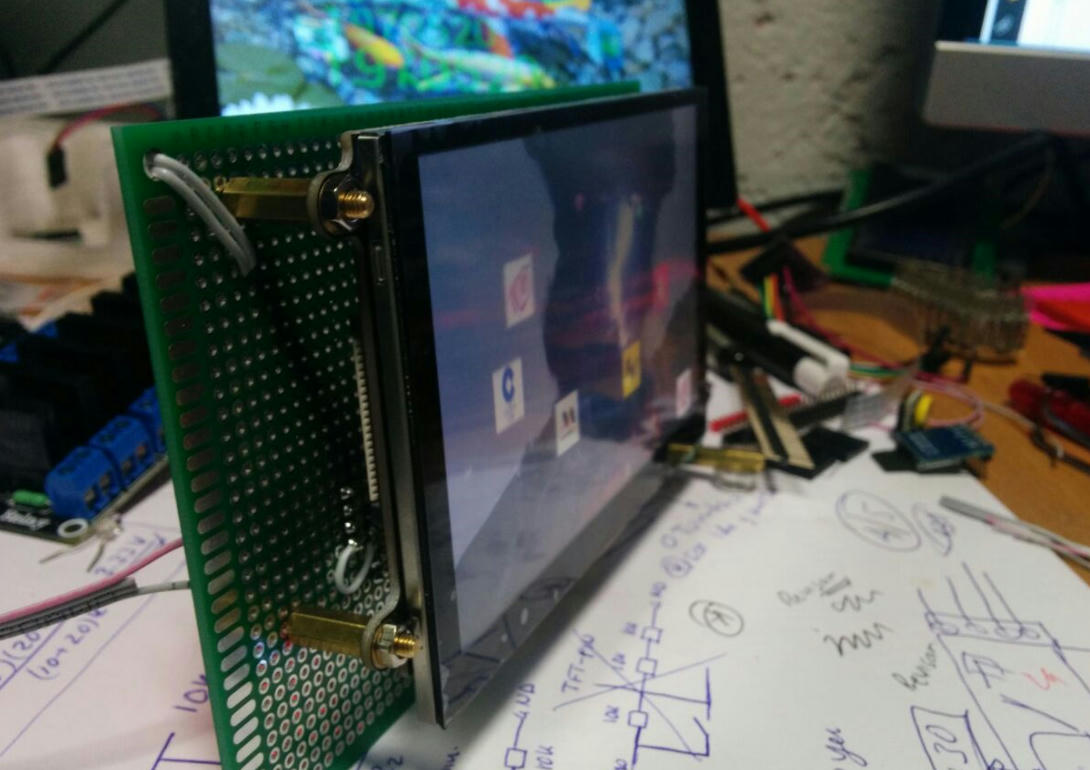

He podido hacerme con algunos TFT basados en el chip FT813: 3.5", 4.3 y 5" y funcionan muy bien con la librería para gameduino 2/3 en micros como Arduino Due, Core7XXI, F429-Disco, M4-DEMO (F407 black) y teensy 3.6
?mage

?mage

?mage

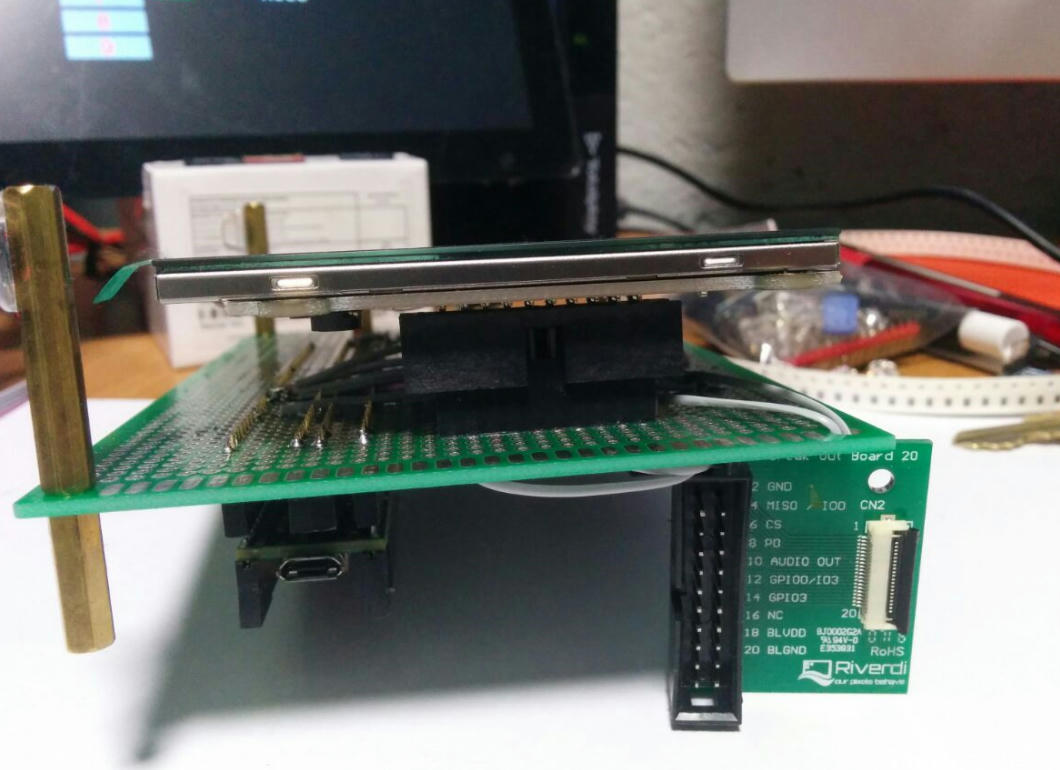

FT813 3.5" 320x240 + F429-DISCO

?mage

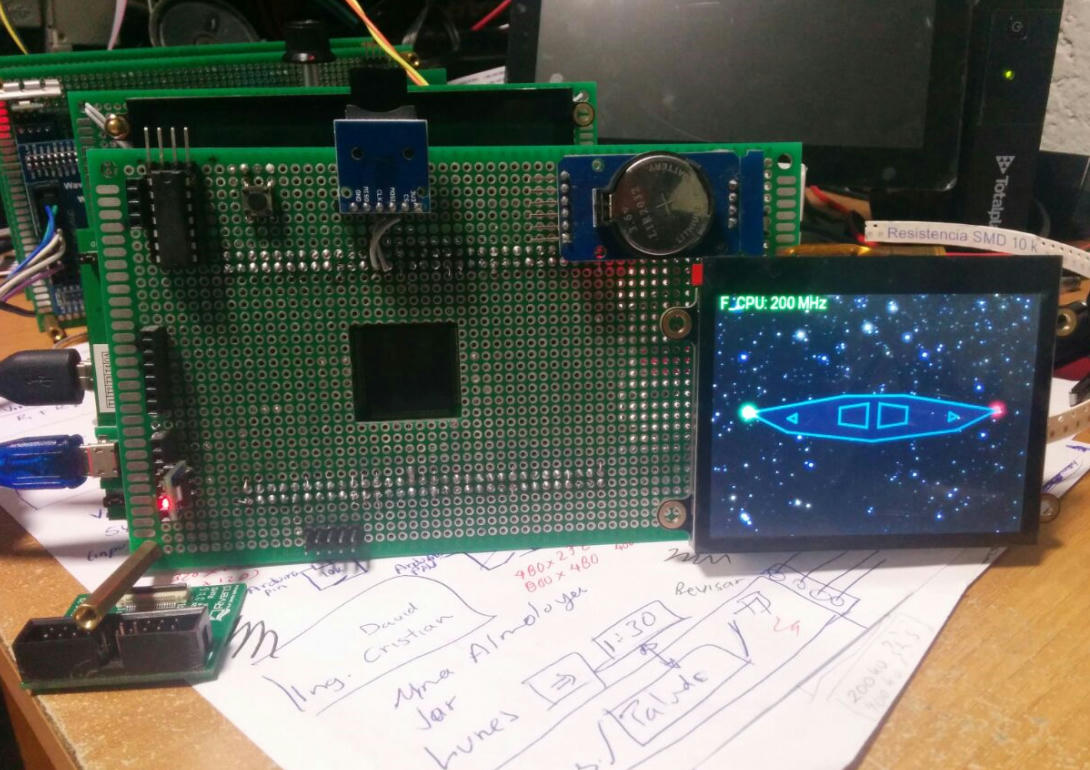

FT813 4.3", 480x272 +teensy 3.6
?mage
FT813 5", 800x480 +teensy 3.6

Son una buena opción para el diseño de proyectos con FT8XX basados en la librería que nos ocupa.
Reply
#2
0
Hola.

Ayer compré esta nueva pantalla EVE2 de 7 pulgadas; Pantalla FT813

?mage

Es de 7 pulgadas y TFT Premium.
A ver si llega pronto.  Angel
